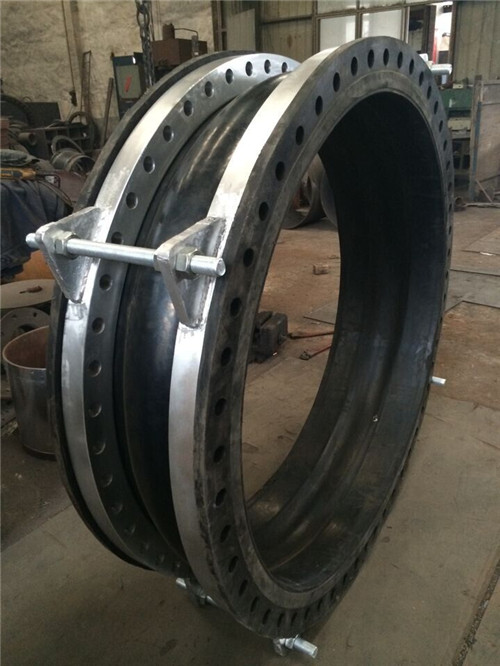

特富龍膨脹節(jié)在組焊過程中應(yīng)對(duì)以下各項(xiàng)進(jìn)行檢驗(yàn)：

　　1、橡膠膨脹節(jié)直邊段內(nèi)外徑的尺寸公差應(yīng)符合GB1804中H12(或h12)級(jí)要求。

　　2、特富龍膨脹節(jié)與管道(或設(shè)備)的連接法蘭和端管的尺寸及技術(shù)要求應(yīng)符合相應(yīng)的標(biāo)準(zhǔn)端管連接時(shí)，兩端管口應(yīng)開30度+/-2.5度的坡口。

　　3、橡膠膨脹節(jié)的端管為鋼板卷制電焊管時(shí)，端管的外接端口周長(zhǎng)公差和圓度公差應(yīng)符合相關(guān)規(guī)定。

　　4、波紋管與端管(或法蘭)等相連的環(huán)焊縫應(yīng)采用鎢/氨弧焊或熔化/氬弧焊，波紋管單層壁厚大于2mm時(shí)可采用電弧焊。

　　5、組裝橡膠膨脹節(jié)時(shí)應(yīng)對(duì)波紋管采取保護(hù)措施，防止焊接電弧燒穿波紋管和焊渣飛濺到波紋管上。特富龍膨脹節(jié)各部位的焊縫不得有裂紋、氣孔、夾渣等缺陷，咬邊深度不得大于0.5mm。

　　6、橡膠膨脹節(jié)承壓焊縫焊接之后，應(yīng)對(duì)承壓焊縫進(jìn)行壓力試驗(yàn)，試驗(yàn)壓力為設(shè)計(jì)壓力的1.5倍。根據(jù)膨脹節(jié)的容積大小，保壓

　　10~30min，檢查膨脹節(jié)各部位有無滲漏，受壓時(shí)波距與受壓前波距之比不超過1.15。

　　7、橡膠膨脹節(jié)組焊后應(yīng)進(jìn)行外觀和幾何尺寸的檢驗(yàn)。膨脹節(jié)兩端面同軸度公差：當(dāng)公稱通徑小于等于500mm時(shí)，為5mm;當(dāng)公稱通

　　徑大于500mm時(shí)，為公稱通徑的1%，且小于等于10mm 。橡膠膨脹節(jié)兩端面與主軸線垂直度公差為公稱通徑的1%，且小于等于3mm。膨脹節(jié)在出廠前進(jìn)行預(yù)拉伸的，預(yù)拉伸后的出廠長(zhǎng)度公差也應(yīng)符合規(guī)定，對(duì)膨脹節(jié)自由狀態(tài)長(zhǎng)度和預(yù)拉伸后的出廠長(zhǎng)度分別進(jìn)行檢驗(yàn)。

　　以上內(nèi)容來源自特富龍膨脹節(jié)***廠家洛陽(yáng)諾泰電力設(shè)備官網(wǎng)：http://www.gzwgzl.com
